DC e DD motoriduttori
DYNAMIC CHOICE E DYNAMIC DRAWINGS (dettagli)
Descrizione delle funzionalità per configurare prodotti complessi come riduttori e motoriduttori di velocità
Selezione per prodotto
Questa procedura è utilizzabile quando l’utente conosce già la grandezza voluta e desidera generare una designazione, la documentazione e/o il disegno CAD 2D/3D.
Guidato nella selezione gli vengono proposte solo le possibili combinazioni con l’aiuto anche di alcuni dati prestazionali che consentono una prima valutazione dimensionale.
L’applicabilità di un motore elettrico o di una flangia per attacco motore (IEC o NEMA) è condizionata dal fattore di servizio attribuito alla potenza applicabile e visualizzato a fianco della flangia disponibile; configurazioni con fattore di servizio inferiore a 0.8 non vengono visualizzate (limite personalizzabile).
Sulla base dei parametri immessi, il programma definisce come prioritaria la serie e la grandezza selezionate prendendone come riferimento la coppia nominale con fs=1, inoltre provvede a ricercare nelle altre serie di prodotto, motorizzazioni che abbiano requisiti prossimi a quelli ricercati elencando a video quelle trovate.

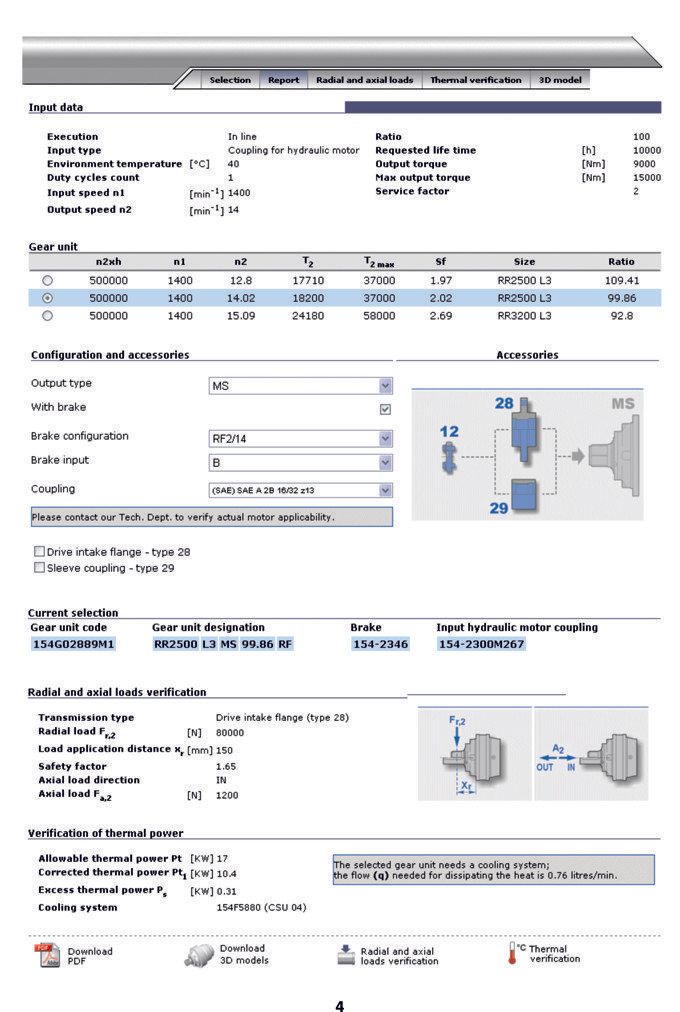

Selezionato quella di interesse, l’utente può procedere alla successiva configurazione scegliendo le opzioni ammesse presentate dal programma, seguìto passo-passo da un help dinamico che propone gli argomenti contenuti nel catalogo riferiti alla selezione in corso.
A richiesta è possibile integrare il modulo per il calcolo e la verifica del carico radiale sull’albero uscita in base al tipo di applicazione richiesta (Ingranaggio, pignone per catena, ecc.).
E' necessario evidenziare che per effettuare queste selezioni utilizziamo solo i dati prestazionali base dei prodotti calcolando ogni volta quelli derivati, in questo modo possiamo gestire degli archivi molto ridotti e facili da gestire ed aggiornare.
Tutte le alternative a portata di mano
Effettuata una selezione si possono vedere tutte le possibili alternative nelle altre gamme di produzione

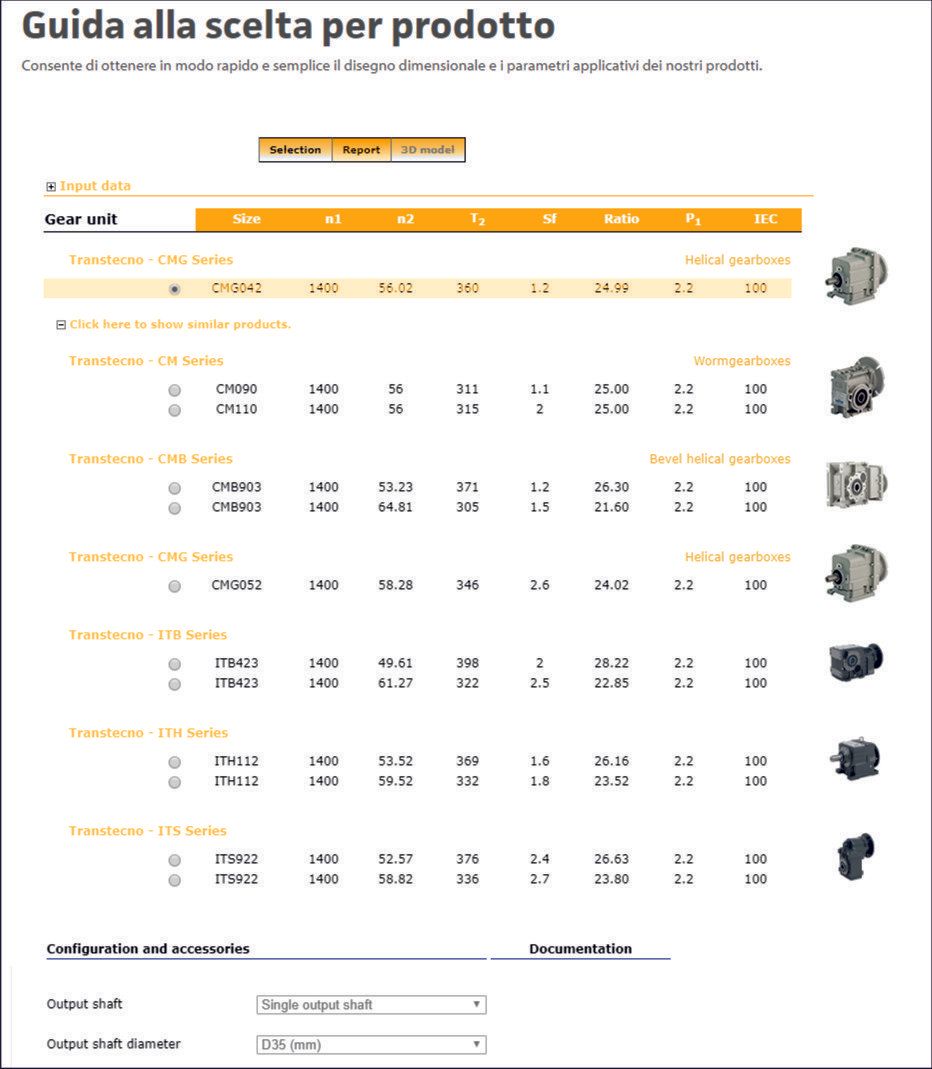

Selezione per dati di applicazione (kW, coppia, rpm, fs)
Nel caso in cui l’utente non sia a conoscenza della serie e grandezza del riduttore ma disponga dei dati primari di applicazione come giri uscita, coppia o potenza, il programma calcola e ricerca le selezioni ottimali per ogni serie di prodotto proponendo tutte le alternative disponibili.
Sono presenti dei filtri per definire la selezione ottimale in base alla velocità in entrata e al fattore di servizio richiesto.
Essendo visualizzate tutte le serie con caratteristiche più simili alla prima, l’utente può a suo insindacabile giudizio procedere a selezionare un’altra serie con caratteristiche di suo interesse.
Nei motoriduttori viene effettuata la configurazione di un motore generico (o, se disponibile) personalizzato.
Utilizzabile anche da personale meno esperto
Il sistema propone sempre una selezione coerente per cui non esiste margine di errore
